l 影像放大倍率：20X-266X, 0.7-4.5X光學變焦鏡頭
l 43萬像素高清晰度彩色CCD，SONY晶片
l 影像式專用測量軟體
l 儀器基座采用花崗石平臺（00級高穩定性花崗石底座）
l 上、下光源均采用可調節亮度LED無影燈
l 儀器重量：350kg
2、 機械主體部分：
l 高精密花崗巖底座：高精密花崗巖穩定性強、硬度高且不易變形，是高檔量測儀器的必備平臺。
l 底光和表面光采用可調試LED冷光源：邊續可調的底光和表面光相配合，可以滿足更廣泛的測量范圍；采用LED冷光源則可以避免一般熱光源帶來的熱脹冷縮弊病。
l 快速移動切換：許多手動式影像儀只有搖動手柄，需要人工逐一手搖走位，工作效率低。本產品配有快速移動開關，可以進行平臺快速移動，大幅度提高量測速度。
l 無牙絲桿傳動：一般手搖測量?jī)x采用絲桿傳動，由于依靠手動力的操作，移動工作臺的導軌容易產生偏移，不斷的來回運動還會產生回程間隙。直接降低測量精度。源興采用的無牙絲桿摩擦傳動除了降低噪聲外，還可以極大程度避免回程間隙和導軌偏移，保證測量精度。

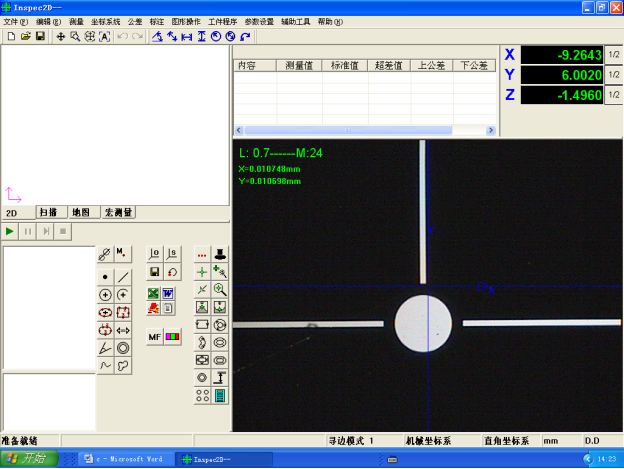

3、二次元專用測量軟件
l 自動測量功能：鼠標自動找直線、點選圓、框選圓區域自動圓、自動圓弧
l 手動CNC：在有夾具的情況下面可以進行半自動測量
l 輔助對焦：幫助找到最清晰時候的Z位置（輔助調焦提高測量精度）
l 圖片輸出：測量結果可以圖片的格式輸出（相當于數碼相機功能）
l 形位公差：圓度，直線度，平行度，垂直度，同心度
l 設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示
l CCD矯正：矯正圖像畸變
l 輪廓跟蹤：通過軟件自動計算出工件的輪廓并顯示出來
l 矢量繪圖功能：圖元字體可以無級的放大縮小
l 標注功能:半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注
l 命令行：可以由命令行直接輸入坐標信息，生成點、直線、圓、圓弧等，滿足特殊需要
l 地圖測量：可把所拍的工件局部照片精密的整合成工件全圖，并保存為高像素的照片。還可打開以前所拍的地圖，直接進行繪圖、標注、修改等操作
l 虛擬測量：虛擬測量技術使影像測量軟件可脫離硬件機臺。在沒有機臺和產品的情況下，軟件同樣可以測量產品的尺寸
l 二維抄數：可將產品外形描出，描出的圖形可轉入AutoCAD形成工程圖，可以做逆向工程(抄數速度是普通軟的5倍)
l SPC分析：可以計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以繪出X-R圖，散點圖，折線圖，柱狀圖等
l 影像測高：不需要增加測頭，可以實現高度測量，行業內獨有的測高功能。
4、 技術培訓
由我公司技術工程師對貴司操作技術人員進行產品量測、儀器保養等培訓。人員不限，時間不限，學會為止。
5、 售后技術服務
保修期：本儀器保修期為一年，人為損壞除外；
保修期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。
第一、 我公司負責為用戶免費提供計量測試技術咨詢服務。
第二、 我公司以成本價終身為用戶提供設備保修服務。
第三、 如我公司接到用戶設備故障請求服務電話，一個工作日響應，如有必要二個工作日內派技術人員赴現場解決問題。
第四、 我公司備有備品備件庫，終身負責為用戶以成本價提供備品備件服務。
第五、 我公司負責以優惠價終身為用戶提供技術升級、改造等售后增值服務。
第六、 用戶所在地區如有我公司地區辦事處，其售后技術服務事宜由公司地區辦事處全面負責。
|
