一、產品介紹：
1. 主機結構：

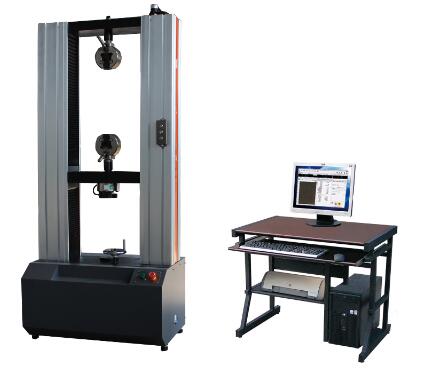

WDW-50D微機控制電子萬能試驗機采用門式結構，雙空間形式，采用汽車噴漆外罩，美觀大方。由高精度滾珠絲杠與精密直線導軌組成高強度主機框架，各零部件均為加工中心一次性加工而成，保正主機的尺寸公差及整機的精度。
2. 電器系統：
采用國內知名品牌電器件，安全可靠，并設有過載保護、過熱保護、漏電保護，配置光電式接近開關，急停按鈕，從而避免操作失誤所造成的損失。
3. 測控系統
采用試驗機行業內知名品牌測控卡，品牌電腦，高精度負荷傳感器及位移傳感器，從而實現控制精確，響應頻率高，示值準確。并能實現各種材料的檢測，例如：金屬、橡膠、塑料、彈簧、木材、編織物、絲線等。
4. 夾具
配備各種夾具適合小負荷試驗，滿足不同材料的拉伸、壓縮、彎曲、剪切、剝離等試驗。
二、主機參數：
|
產品型號 |
WDW-10 |
WDW-20 |
WDW-50 |
WDW-100 |
WDW-200 |
WDW-300 |
|
最大試驗力 |
10 |
20 |
50 |
100 |
200 |
300 KN |
|
試驗力
測量范圍 |
最大試驗力的0.4%--100% |
|
試驗力分辨力 |
1/400000(全程不分檔或等效6檔) |
|
試驗力
示值精度 |
優于示值±1% |
|
橫梁位移測量 |
分辨率高于0.0025mm |
|
變形測量精度 |
±0.5% |
|
試驗速度范圍 |
0.01—500mm/min,無級調速 |
|
速度控制精度 |
±1%(0.01~10mm/min); ±0.5%(10~500mm/min) |
|
恒力、恒變形
恒位移控制范圍 |
設定值<10%FS時,設定值的±1.0%以內
設定值≥10%FS時,設定值的±0.1%以內 |
|
變形速率
控制精度 |
速率<0.05%FS時為±2.0%設定值內
速率≥0.05%FS時為±0.5%設定值內 |
|
夾具 |
形式 |
楔形夾具體 |
|
平鉗口 |
0-7mm |
7-14mm |
14-20mm |
|
圓鉗口 |
φ4-φ9mm |
Φ9-φ20mm |
φ9-φ26mm |
φ9-φ32mm |
|
最大拉伸空間 |
800mm（可定制） |
|
最大壓縮空間 |
700mm |
|
有效試驗寬度 |
450mm |
570mm |
|
整機電源 |
單相,220V±10%,50Hz |
三相,380V±10%,50Hz |
|
工作環境 |
室溫—26℃,相對濕度不超過80% |
|
主機尺寸 |
760×500×1750mm |
830×550×2000mm |
1130×650×2650mm |
|
重量 |
360kg |
480 kg |
1600 kg |
|
|
|
|
|
|
|
|
|
注：國量系列電子萬能試驗機參數僅供參考，如有改動恕不另行通知，以公司產品實物為準。 【薦】WDW-50D微機控制電子萬能試驗機 |
