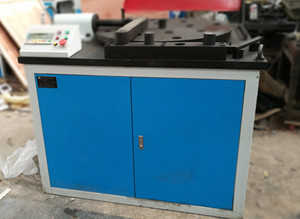

產品名稱：鋼管彎曲試驗機
產品型號：GGW-50/65
GGW系列彎曲試驗機,采用擺線針輪減速系統,單片機控制電器及精度,數顯器顯示角度,更有可靠限位,電動安全操控彎曲，零件更換簡便，工作噪音小，是目前最完美的彎曲試驗機。
一、概述：
GGW-系列鋼管彎曲試驗機是對金屬管進行平面彎曲試驗的專用設備。該設備是依據GB/T244-1997egv ISO8491：1986（E）、GB/T244-2008《金屬管彎曲試驗方法》開發的新型產品。該產品以依據新實行GB/T1499.2-2018《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》改進；廣泛應用于質量檢測部門及金屬管廠和管道企業，以檢驗金屬管的彎曲彎折性能。
該鋼管彎曲試驗機精度可靠，使用方便，限位可靠，使用壽命長，是目前最具完善的正反彎曲試驗機。
二、產品特點：
1、采用擺線針輪減速系統
2、PLC控制電器及精度，彎曲角度實時顯示；
3、獨有可靠限位裝置；
4、附件結構合理，零件更換簡單
5、電動安全操控彎曲，工作噪音小，環境清潔
6、設計合理，裝備完善，工藝先進，整機壽命長
三、技術參數指標
|
項 目 |
技 術 指 標 |
|
型 號 |
GGW-50 |
GGW-65 |
|
彎曲金屬管直徑范圍 |
φ20-φ50 |
φ30-φ65 |
|
金屬管正向彎曲角度 |
0°-180°內任意設定 |
|
金屬管反向彎曲角度 |
0°-180°內任意設定 |
|
工作盤轉速 |
＜2r/min |
＜2r/min |
|
輥心距離 |
165mm |
390mm |
|
工作盤直徑 |
φ800mm |
φ830mm |
|
電機功率 |
1.5KW |
3.0KW |
|
隨機配標準彎芯套 |
φ20、φ40、φ50 |
φ40-φ65（一套） |
|
主機外形尺寸 |
1200mm×900mm×1190mm |
1200mm×900mm×1190mm |
|
主機重量 |
1500KG |
1600KG | 新國標2018鋼管彎曲試驗機 |
