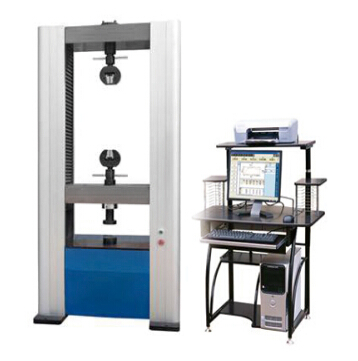

試驗機類型：微機控制電子萬能試驗機
規格型號：WDW-G系列
試驗力：10/20/50/100/200/300（KN）
一、主要用途：
WDW系列微機控制電子萬能試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切、撕裂等力學性能的測試和分析研究，可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
二、性能特點：
1、 本機采用內置式控制器，保證了該試驗機可以實現等速位移控制。
2、采用進口交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:5000。
3、電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
4 、自動換檔：根據負荷大小自動切換到適當?shù)牧砍�，以確保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化
5、條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；
6、 自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；
7、 自動保存：試驗結束，試驗數據和曲線自動保存；
8、過程實現：試驗過程、測量、顯示和分析等均由微機完成；
9 、批量試驗：對相同參數的試樣，一次設定后可順次完成；
10 、試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；
11、 顯示方式：數據和曲線隨試驗過程動態顯示；
12、曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；
13 、曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打��；
14、試驗報告：可按用戶要求的格式編制報告并打�。痪哂芯W(wǎng)絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。
15、限位保護：具有程控和機械兩級限位保護；
16、自動停機：試樣斷裂后，移動橫梁自動停止；
過載保護：當負荷超過各檔最大值的3-5%時，自動停機；
三、主要技術參數：
|
產品型號 |
WDW-10 |
WDW-20 |
WDW-50 |
WDW-100 |
WDW-200 |
WDW-300 |
|
最大試驗力 |
10kn |
20kn |
50kn |
100 kn |
200kn |
300 KN |
|
試驗力
測量范圍 |
最大試驗力的0.4%--100% |
|
試驗力分辨力 |
1/500000(全程不分檔或等效6檔) |
|
試驗力
示值精度 |
優于示值±1% |
|
橫梁位移測量 |
分辨率高于0.0025mm |
|
變形測量精度 |
±0.1% |
|
試驗速度范圍 |
0.05—500mm/min,無級調速 |
|
速度控制精度 |
±1%(0.01~10mm/min); ±0.5%(10~500mm/min) |
|
恒力、恒變形
恒位移控制范圍 |
設定值<10%FS時,設定值的±1.0%以內
設定值≥10%FS時,設定值的±0.1%以內 |
|
變形速率
控制精度 |
速率<0.05%FS時為±2.0%設定值內
速率≥0.05%FS時為±0.5%設定值內 |
|
夾具 |
形式 |
楔形夾具體 |
|
平鉗口 |
0-7mm |
7-14mm |
14-20mm |
|
圓鉗口 |
φ4-φ9mm |
Φ9-φ20mm |
φ9-φ26mm |
φ9-φ32mm |
|
最大拉伸空間 |
800mm(可定制) |
|
最大壓縮空間 |
700mm |
|
有效試驗寬度 |
450mm |
600mm |
|
整機電源 |
單相,220V±10%,50Hz |
三相,380V±10%,50Hz |
|
工作環境 |
室溫—26℃,相對濕度不超過80% |
|
主機尺寸 |
760×500×1750mm |
830×550×2000mm |
1130×650×2650mm |
|
重量 |
360kg |
480 kg |
1600 kg |
注：國量系列電子萬能試驗機參數僅供參考，如有改動恕不另行通知，以公司產品實物為準。 WDW系列微機控制電子萬能試驗機 |
